Автоматическая запись телефонного разговора


Если вам необходимо записать телефонный разговор, то не торопитесь подавать сигнал с телефонной линии (ТЛ) сразу на вход магнитофона. Это приведет к появлению фона с частотой 50 Гц в линии (за счет проникновения пульсации с сетевого блока питания магнитофона), что отразится на разборчивости речи и качестве записи разговора, да и абонент, с которым идет разговор, может заподозрить незаконное прослушивание ТЛ. Кроме того, такое подключение может повредить входной каскад магнитофона и нарушить режим работы ТЛ. В момент вызова абонента амплитуда напряжения в линии превышает 120 В.


Рис. 2.19

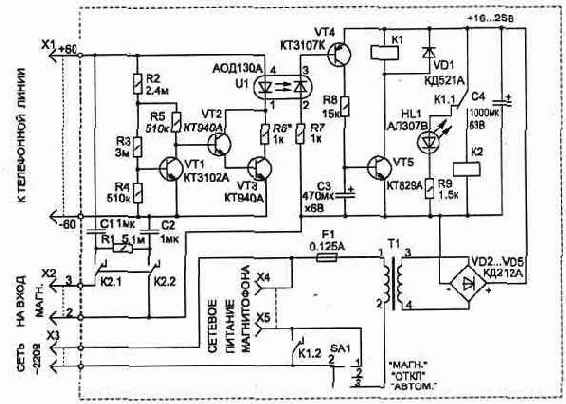

На рис. 2.19 приведена схема устройства, которая избавляет от всех этих проблем и при необходимости может использоваться для автоматической записи любых разговоров по телефону.

Устройство питается от сети 220 Вив режиме ожидания потребляет минимальную энергию — ток холостого хода трансформатора Т1. Магнитофон включается только при снятии телефонной трубки через 1 секунду и отключается после того, как трубку положат на ТА. Задержка необходима, чтобы схема не срабатывала от кратковременных скачков напряжения, возникающих при наборе номера на ТА.

Для этих целей лучше использовать магнитофон с электромагнитным прижимом звуковой головки к ленте, например ЯУЗА-220. Если же применить переносной магнитофон с механическим прижимом, то он должен будет находиться постоянно в режиме записи (без включения питания), что приведет к продавливанию резинового валика тянущего магнитную ленту, а также прилипанию к нему ленты, что может ее повредить (эффект "жевания" ленты).

Схема подключается к телефонной линии в любом удобном месте, соблюдая полярность, указанную на схеме. Устройство состоит из индикатора снятой трубки (VT1...VT3, работа их описана в статье выше), оптронного коммутатора (U1), транзисторных ключей (VT4, VT5), реле переключения цепей К1, К2 и блока питания (Т1, VD2... VD5).

Использование оптронной светодиодной пары U1 позволяет получить электрическую развязку ТЛ от схемы управления и сети 220 В. Конденсаторы С1 и С2 обеспечивают развязку цепей магнитофона от постоянной составляющей в ТЛ; СЗ — выполняет задержку включения реле К1 и К2 .
